Bausatz IV-11 DCF, RTC, melody neue Version

IV-11 RTC, DCF, melody mit Datumsanzeige und Wochentag.

Schaltung, Stücklisten Aufbauanleitung und Bestellformular am Ende der Seite.

Der Aufbau der IV-3A 9 Segment Wochentagsanzeige erfordert gute Lötkenntnisse. Alternativ für Anfänger, bzw nicht Fortgeschrittene, empfehle ich die Wochentagsanzeige mit der IV-25 oder IV-26  7 Punktröhre.



Dieser Bausatz ist der Nachfolger der so erfolgreichen IV-11 Quarz, DCF, melody.

Hier die Steuerplatine.

Aufbauvideo in HQ von ib-video, hier.



Die Spannungsversorgung mit einem Steckernetzteil 12V DC 1,2A gelöst. Stromverbrauch incl. aller Komponenten 12 Volt ca. 480mA.

Ein DC-DC Step Up ist für die Versorgungsspannung der VFD Röhren.

Die Spannung kann von ca. 38 Volt - 45 Volt eingestellt werden. ( Röhrenschonung )

Die Wechselspannung für die Heizung , Filament, wird erzeugt mit einem IR2155. Die Frequenz ist über Trimmer für die VFD Röhren einstellbar.

Ein eventuelles Flackern der VFD Röhren kann so beseitigt werden.

Der kurzzeitige Einschaltstrom wird geregelt über eine Softstartschaltung mit Power MosFet.

Die Grundplatine ist ausgelegt für DCF ( Funkempfänger ) und auch RTC ( Real Time Clock ) Betrieb. z.Zt. Ist nur die DCF Version verfügbar.

Die Anschlüsse für die Anzeigen sind über Stiftleisten realisiert. So kann die Grundplatine auch als Steuerung für eigene Projekt verwendet werden.

Das Dimmermodul senkt bei Dunkelheit die Versorgungsspannung um ca. 9 Volt ab. Die Schaltschwelle kann mit dem Poti auf dem Modul eingestellt werden.

In der Standartversion wird das Datum über die IV-11 Röhren alle 10 Sekunden ausgegeben. Falls das nicht erwünscht ist, oder auch bei der Erweiterung Datum mit IV-18, wird das Umschalten über die Steckbrücke J1 realisiert.

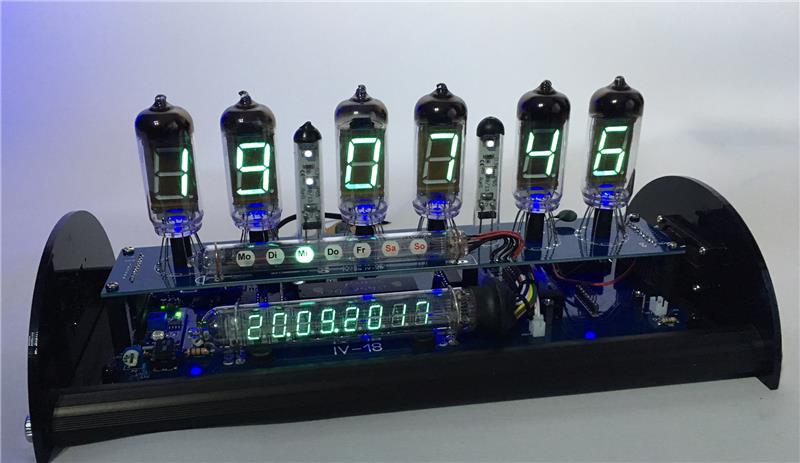

Die Anzeige des Wochentages mit  IV-26 als 7- Punktröhre.

Die Beschriftung ist ein transparenter Klebestreifen.



Die Wochentagsanzeige über 2 x IV-3A 9 Segment Röhren.





Hier mit IV-11 und IV-6 Anzeige + IV-25 als Wochentag

Es ist alles kombinierbar.



Das MP3 Soundmodul wird seriell gesteuert über den MC. Dieser gibt ein Signal alle volle Stunde sowie auch alle ¼ , ½ , ¾ Stunde.

Auf der microSD Karte sind 24 Stundenfiles und 3 Files für ¼ , ½ , ¾ . So ist es u.a. möglich den BigBen Sound Stundengenau abzuspielen.

Unterhalb der IV-11 Röhren sind RGB Led´s. Diese haben einen langsamen Farbwechsel.



IV-11 Grundversion mit RTC ( Real Time Clock Modul )

- ist in Vorbereitung



IV-11 Grundversion mit DCF77 ( Funkempfänger DCF Signal )

- Anzeige 4 x IV-11 + 2 x IV-6, 1 x DP Röhre zwischen hh : mm

- Anzeige 6 x IV-11, 2 x DP Röhre zwischen hh : mm : ss

- Soundmodul ( z.B BigBen mit Stundenschlag und ¼ , ½ , ¾  Schlag, wahlweise

  jede Stunde deaktivierbar, Nachtbetrieb ).



Varianten:

- Wochentagsanzeige mit IV-25, kleine Röhre 70mm, 7 Punktanzeige. ( für 4 x IV-11 + 2 x IV-6 Platine vorgesehen )

- Wochentagsanzeige mit IV-26, große Röhre 112mm, 7 Punktanzeige. ( für 6 x IV-11 Platine vorgesehen )

- Wochentagsanzeige mit 2 x IV-3, 9 Segmentanzeige.

- Datumanzeige mit IV-27 8 x 7 Segmentanzeige.

- Acrylgehäuse schwarz, transparent mit Aluprofil eloxiert, OpenSky, halbrund um die innen liegenden Displays zu sehen, ohne Kante.





Der Bausatz kann individuell bestellt werden.

- Grundmodul mit CPU Platine, 6 x IV-11 + 2 x DP Röhre oder 4 x IV-11, 2 x IV-6 + 1 x DP Röhre und DCF Empfänger

- Erweiterung Soundmodul MP3

- Erweiterung Datumsanzeige mit IV-18 VFD Röhre

- Erweiterung Wochentagsanzeige 2 x IV-3A VFD Röhre

- Erweiterung Wochentag mit IV-25 oder IV-26 VFD Röhre

Um einen Überblick der Bauteile zu haben, werden diese, lt. Stückliste separat eingepackt.
