Hier einige DIY Projekte.

Vielleicht kann man hier einiges übernehmen für eigene Verstärkerprojekte.



Röhrenendstufe von Adolf aus Saaldorf

40mm flaches Alu Dibondgehäuse.

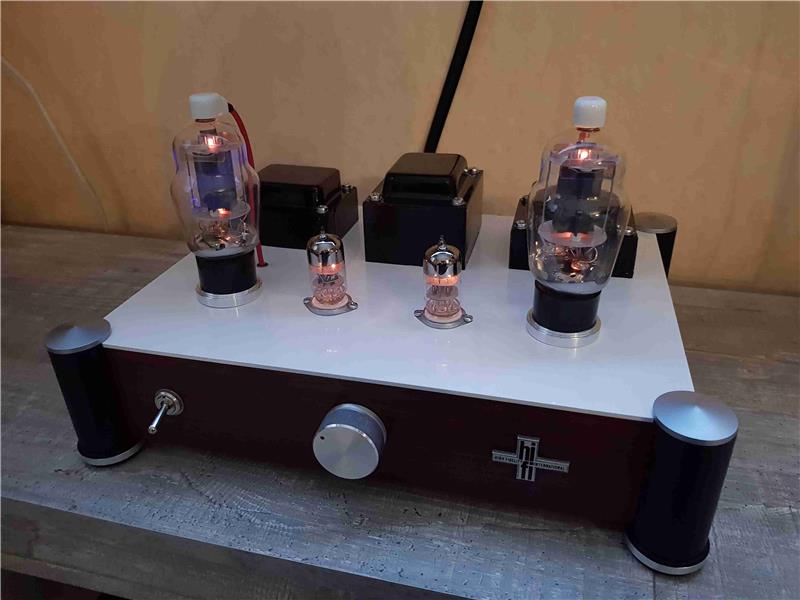

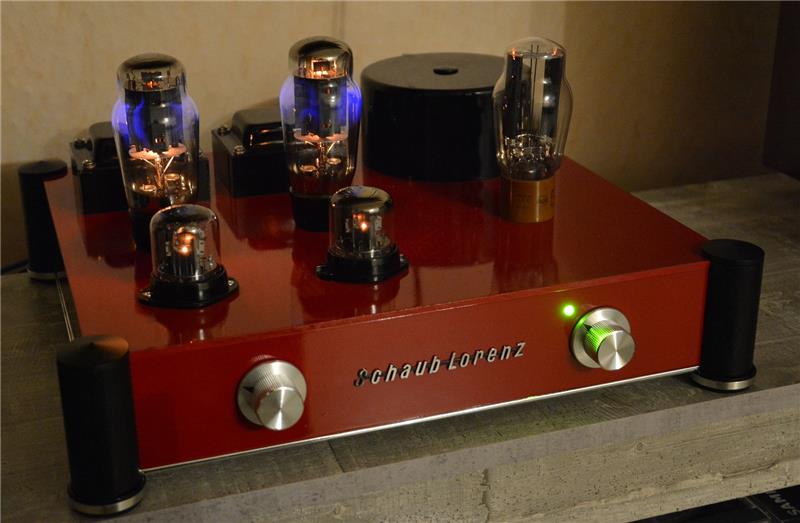

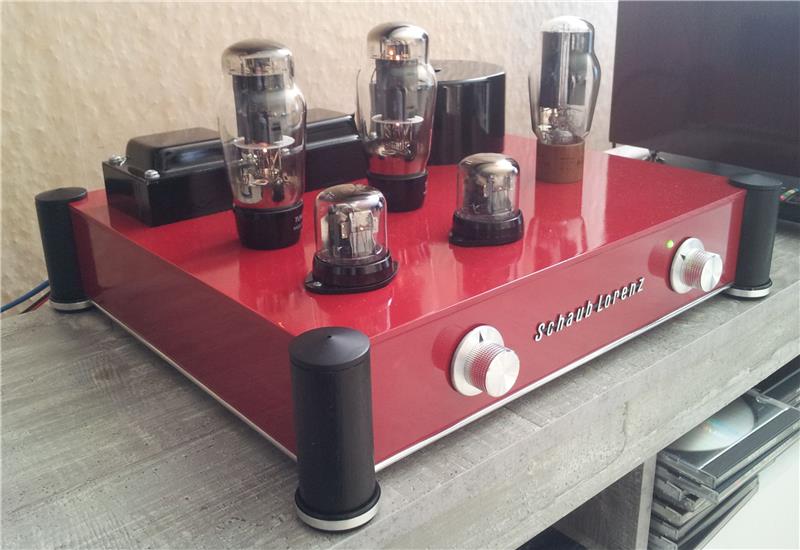

Röhrenverstärker von Klaus aus Osnabrück

Röhren-Bestückung: 6L6GC, EBF11, 5R4GY

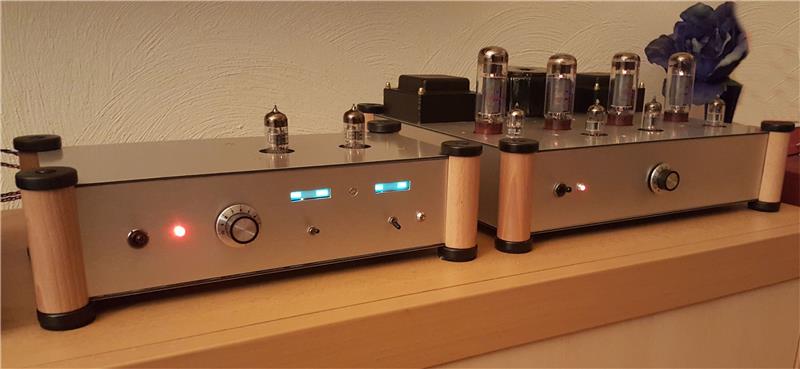

Verstärkerprojekt von Olaf aus Gummersbach

Vorstufe:

2 x 6922 Stereo, 2 x EM 84

Endstufe:

Je 2 x EL 34 im Gegentakt (Ultralinear) mit ca. 50W pro Kanal. Klassische Treiberstufe ECC 81 + ECC 82.

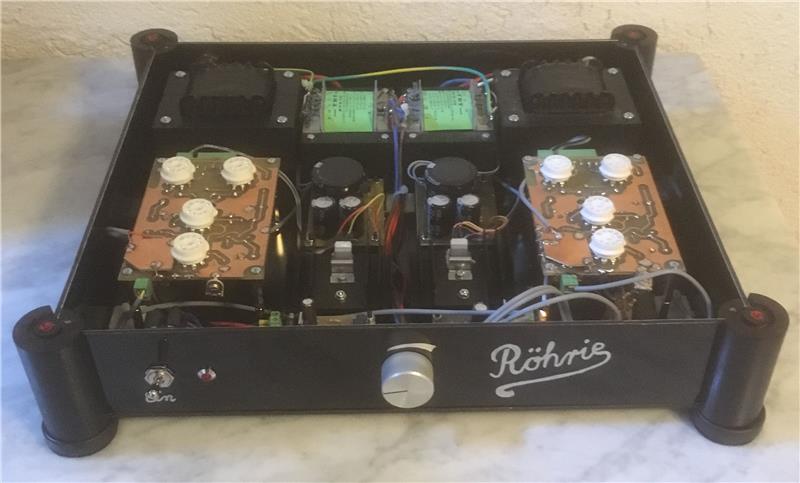

EL84 Verstärker von Wolfgang aus Weißenhorn.



Das Material, Alu Dibond schwarz glänzend.





Das Alu Dibond Gehäuse in Vollendung von Klaus aus Osnabrück.

Das Alu Dibond Gehäuse modifiziert, Kompliment.





Hier die Galerie von Holger Dietrich.

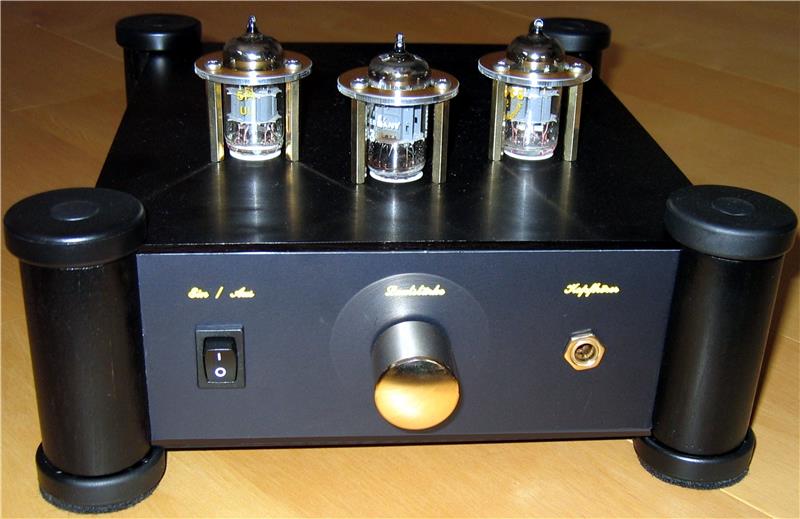

Kopfhörerverstärker von Alfred Grünhofer







CD-Player / iPod + SE Verstärker mit Klangregelung. ( Endlich fertig )

Größere Darstellung, auf das Bild klicken.





Der CD Player ist ein CD-Brenner IDE mit einem Fertigmodul zur Steuerung, Titelanzeige und Fernbedienung.

Zur Signalverstärkung ist ein kleiner ECC83 Vorverstärker eingebaut. Der Druckschalter schaltet zwischen CD Laufwerk und iPod.

Die Abdeckung des Ringkerntrafos ist ein Stück Heizungsrohr 100mm. Das schirmt noch etwas ab. Hier brummt nichts mehr !

Die Endstufe, 2 x 6 Watt, jeweils 2 x 6SN7GT, 2 x 6N3C ( EL34 ), 2 x EM80. Das Fertigmodul Klangregelung mit 2 x ECC83

Vorne die kleine Numitronröhre zeigt den Eingang 1 - 4 an.

Die Gehäuse, KupferEpoxid mit Eckverbinder. Die Frotbeschriftung ist aufgebügelt. d.h. ausgedruckt, mit Laserdrucker auf Folie, spiegelverkehrt, dann mittels Bügeleisen auf die Kupferoberfläche gebracht. Mit Klarlack versiegelt.



KT88 Endstufe vom Matthias



Das Gehäuse 440mm x 300mm x 70mm in KupferEpoxid

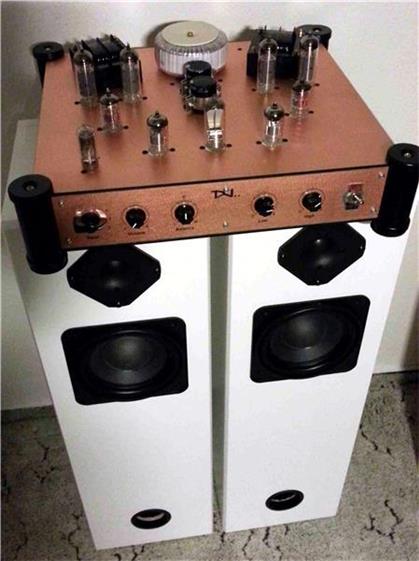

EL84  Gegentakt-Endstufe von Dietmar Wünsche.



Vorne links, die Nixie habe ich irgendwo schonmal gesehen.

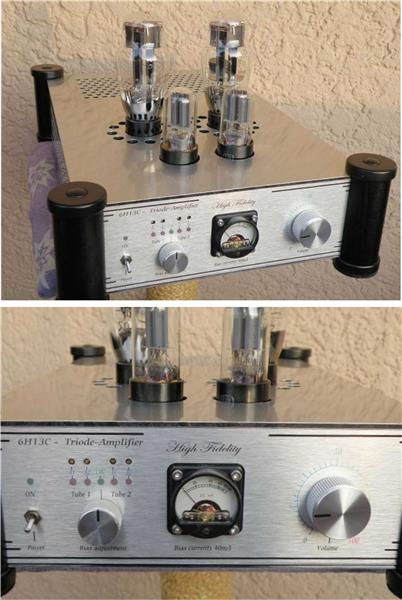

Trioden Verstärker (Monoblock)

von Horst Weißhaar.











Otto Kilian aus Wien









Felix Waniek aus Sachsenheim.



Hier der Röhrenverstärker von Felix. Ein Gegentaktverstärker mit 12 Röhren, plus 2 Röhren für den Phonovorverstärker.

Das Gehäuse mit Übergröße 600mm x 450mm x 70mm EpoxidKupfer und als Seitenteile Dibond schwarz glänzend.

Innen, zwischen den Endstufenröhren und Trafos, ist zur Unterstützung der Trafos eine 3,5mm EpoxidKupferblende gelötet.







- Horst Weißhaar, Heilbronn  Versärker projekte

- Otto Kilian, Wien Roetest 7.0 Professionelles Röhrenprüfgerät



weitere folgen !
